隨著國家經濟的發展，人民生活水平的提高，城市新建住宅小區的建設進入了一個前所未有的嶄新階段，其中最重要的部分就是解決居民生活給水問題。
小區供水系統的供水方式主要有以下兩種：
1. 由市政給水管網直接供水，適用于市政給水管網能滿足小區內所有建筑的水壓、水量的要求。

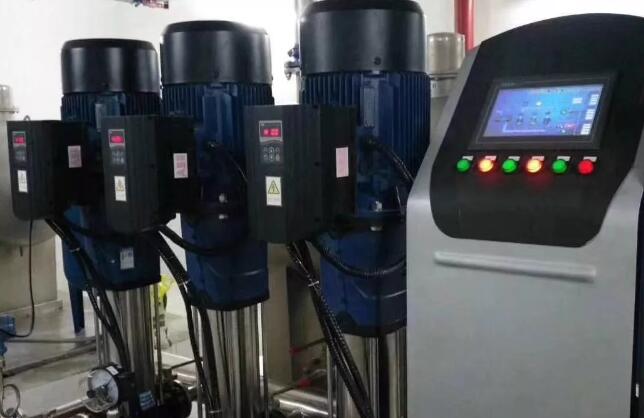

2. 市政給水管網不滿足小區全部建筑或多數建筑的供水要求，需在小區室外管網中設置升壓、貯水設備的供水方式，大部分小區供水系統為此種方式。上圖為某小區供水系統設備，該小區使用一整套全自動恒壓變頻系統，由3臺PD20系列7.5KW變頻器、3臺7.5KW立式多級泵和1個觸摸屏操作平臺組成。
系統原理說明
系統由3臺PD20水泵變頻器通過RS485通訊，組成聯機系統。其中，第一臺PD20作為主機，其余兩臺PD20為輔機。主機通過加RS485拓展卡，可與觸摸屏通訊。在觸摸屏上可以控制整個系統的啟停、修改參數（如：設定壓力、傳感器參數等）以及監控變頻器各種狀態參數（如：運行頻率、運行電流、反饋壓力等）。
系統用水時，第一臺變頻器先啟動；若變頻器運行到50Hz后，反饋壓力小于設定壓力，則第二臺變頻器啟動；若兩臺變頻器都運行到50Hz，反饋壓力依然沒有達到設定壓力，則第三臺變頻器啟動。當用水量變小時，反饋壓力大于設定壓力，一臺變頻器會降頻停機；一臺變頻器停機后，反饋壓力還是超過設定壓力時，則第二臺變頻器會降頻停機。如果沒有人用水時，三臺變頻器都會停機進入休眠狀態。當一臺或兩臺變頻器運行能滿足用水壓力時，三臺水泵會定時輪換運行。
變頻器參數設置：
系統優點
（1）高效節能：變頻恒壓供水系統的最顯著優點就是節約電能。
（2）恒壓供水：變頻恒壓供水系統實現了系統供水壓力穩定。
（3）清潔衛生：系統取消了水塔、地面水池設施，避免了用水的“二次污染”。
（4）安全穩定：系統具有過電流、過電壓、欠電壓、斷相、短路保護。
