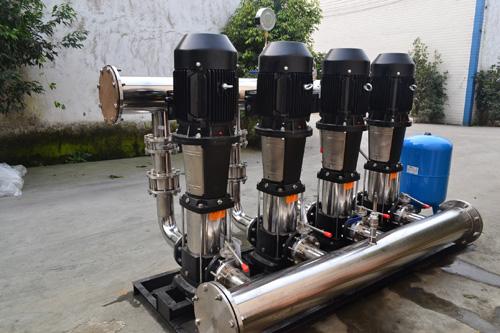

水泵并聯：當?shù)谝慌_(tái)水泵與第二臺,或多臺水泵的吸入管連接在一起，出水管也連接在一起時稱為水泵的并聯，見下圖:
同特性水泵的并聯
在理想狀態下，同型號同規格的兩臺水泵其流量與揚程關系是:
并聯時：總流量 Q＝Q1+Q2
總揚程 H＝H1=H2 (注意 是揚程不是相加, 但不是完全相同, 見后面分析)
即當兩臺或兩臺以上水泵并聯時，其系統的揚程不變，但流量疊加。
水泵并聯的工作特點
水泵并聯工作的特點：
①可以增加供水量，輸水干管中的流量等于各臺并聯泵出水量之總和；
②可以通過開停泵的臺數來調節總的流量，以達到節能和安全供水的目的。
例如：工程上，4臺以上的主機，需要的水流量是很大的，如果只用一臺泵，泵的功率就很大，成本高，負荷大，容易對電網形成沖擊，運行噪音也大，且可能不一定有這么大功率的水泵；這時候，采取泵的并聯可很好的解決這個問題，而且當主機不同時開的時候，也可以停開幾臺泵來調節水流量，達到節能目的；
③當并聯工作的泵中有一臺損壞時，其他幾臺泵仍可繼續供水，因此，泵并聯輸水提高了機組運行調度的靈活性和供水的可靠性，是多臺機組中最常見的一種運行方式。
系統狀態
1. 由流量揚程曲線圖看出，兩臺水泵并聯工作時的總流量并不等于單臺泵工作時流量的兩倍。
兩臺水泵并聯后所得流量小于兩臺水泵額定流量之和，那是因?yàn)楣苈窊p耗及單向閥不完全密封（回流）、管路最大能力限制所造成。對于多臺水泵的并聯，可以通過加大主管直徑、檢查單向閥是否完全密封、進出口管路有無堵塞、合理減少彎頭和閥門等措施減少衰減，盡量提高總流量, 可見下圖。
管路特性曲線越陡，增加的流量越少。根據工作中總結：兩臺泵并聯時流量減少5%—10%，三臺泵并聯時流量減少16%-20%左右(經驗), 預估用。實際變化和泵的性能曲線和系統關系很大.
2. 水泵并聯工作不僅能增加流量，揚程也有少量增加, 見上圖中系統阻力曲線的變化。
3. 一臺水泵單獨工作時的功率要遠遠大于并聯工作時單臺泵的功率，所以選配電動機時應根據一臺水泵單獨工作時的功率來進行選擇。
不同特性水泵可以并聯嗎？
在回答這個問題之前，我們來看一下兩個不同特性泵并聯時的情況：當系統輸出揚程達到低揚程泵的最大揚程時，系統處于臨界狀態，此時系統輸出流量由高揚程泵單獨供應，低揚程泵輸出流量為零，當流量繼續減小，由于高揚程泵迫使一部分水體倒流通過低揚程泵（如無止逆閥），則系統內部形成環流，水泵反而沒效果了。所以，一般情況下，不建議采用不同揚程水泵并聯,注意是揚程盡量接近, 流量可以不同
用軟件輔助分析
下面的動畫截取于義維軟件.
并聯特性曲線的繪制(動畫)
裝置曲線的繪制(動畫)
并聯曲線圖的生成
從左到右，分別是:單泵的性能曲線，兩臺泵的并聯曲線，三臺泵的并聯曲線，和四臺泵的并聯曲線。
串聯曲線圖的生成
從下往上，分別是:單泵的性能曲線，兩臺泵的并聯曲線，三臺泵的并聯曲線，和四臺泵的并聯曲線。
公式計算詳細分析
看不懂, 可忽略此部分內容
并聯特性曲線的繪制
在繪制水泵并聯性能曲線時，先把并聯的各臺水泵的Q-H曲線繪在同一坐標圖上，然后把對應于同一H值的各個流量加起來。如圖1所示，吧I號泵Q-H曲線上的1、1′、2″各點的流量相加，則得到I、II號水泵并聯后的流量3、3′、3″，然后連接3、3′、3″各點即得水泵并聯后的總和(Q-H)1 2曲線。這種等揚程下流量疊加的方法，實際上時將管道水頭損失視為零的情況下來求并聯后的工況點。因此，同型號的兩臺（或多臺）泵并聯后的總和流量將等于某揚程下各臺泵流量之和。事實上，管道水頭損失是必須考慮的，所以，尋求并聯工況點的圖解就沒有那樣簡單。
水泵并聯Q-H曲線
同型號、同水位的兩臺水泵的并聯工作
(1)繪制兩臺水泵并聯后的總和(Q-H)1 2曲線。由于兩臺水泵同在一個吸水井中抽水，從吸水口A、B兩點至壓水管交匯點O的管徑相同，長度也相等，故∑hAO=∑hBO，AO與BO管中，通過的流量均為Q/2，由OG管中流進水塔的總流量為兩臺泵水量之和。因此，兩臺泵聯合工作的結果，是在同一揚程下流量相疊加。為了繪制并聯后的總和特性曲線，我們可以先不考慮管道水頭的損失，在(Q-H)1,2曲線上任取幾點，然后，在相同坐標值上把相應的流量加倍，即可得1′,2′,3′，…，m′點，用光滑曲線連接起1′,2′,3′，…，m′點，繪出一條并聯后的總和特性曲線(Q-H)1 2如圖2所示。圖中所注下角“1,2”，表示單泵1及單泵2的Q-H曲線。下角“1 2”表示兩臺并聯工作的總和Q-H曲線。上述的這種等揚程下流量疊加的原理稱為橫加法原理。所謂總和(Q-H)1 2曲線的意思，就是把兩臺參加并聯水泵的Q-H曲線，用一條等值水泵的(Q-H)1 2曲線來表示。此等值水泵的流量，必須具有各臺水泵在同揚程時流量的總和。
同型號、同水位、對稱布置的兩臺水泵并聯
(2)繪制管道系統特性曲線，求出并聯工況點。由前述知，為了由吸水井輸入水塔，管道中每單位重量的水應具有的能量為：
式中：SAO及SOG分別為管道AO(或BO)及管道OG的阻力系數。
因?yàn)閮膳_(tái)泵是同型號，管道中水流是水力對稱，故管道中Q1=1/2Q1 2，代入式(7-1)得
由式(7-2)可繪出AOG(或BOG)管道系統的特性曲線Q-∑hAOG，此曲線與(Q-H)1 2曲線相交于M點。M點的橫坐標為兩臺水泵并聯工作的總流量Q1 2，縱坐標等于兩臺水泵的揚程H0，M點稱為并聯工況點。
(3)求每臺泵的工況點。通過M點作橫軸平行線，交單泵的特性曲線于N點，此N點即為并聯工作時各單泵的工況點。其流量為Q1,2，揚程H1=H2=H0。自N點引垂線交Q-η曲線于P點，交Q-N曲線于q點分別為并聯時各單泵的效率點和軸功率點。如果將第二臺泵停車，只開一臺泵時，則圖2中的S點可以近似地視作單泵的工況點。這時的水泵流量為Q′，揚程為H′，軸功率為P′。
由圖2可看出，P′＞P1,2，即單泵工作時的功率大于并聯工作時各單泵的功率。因此，在選配電動機時，要根據單泵單獨工作時的功率來配套。另外，Q′＞Q1,2，2Q′＞Q1 2，這就是說，一臺泵單獨工作時的流量，大于并聯工作時每一臺泵的出水量。也即兩臺泵并聯工作時，其流量不能比單泵工作時成倍增加。這種現象，在多泵并聯時就很明顯（當管道系統特性曲線較陡時，就更顯突出）。
