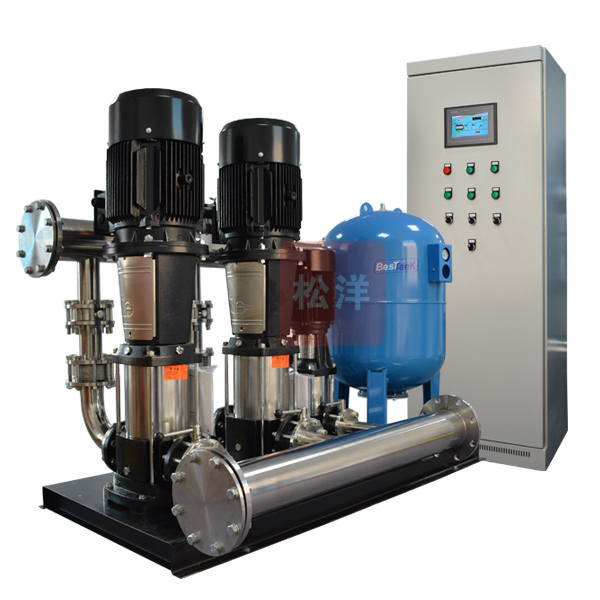

臥式單吸多級離心泵的基礎上，改進的一種無負壓供水設備多級離心泵。該泵具有高效節能、可靠、壽命長等特點。如圖1所示的MD450-60X4多級離心泵二維結構圖，其中450表示該泵的流量是450m3/h，60表示的是單級揚程60m，4代表該多級泵是四級，即葉輪或?qū)~的數目是4個。
1、彈性聯軸器2、轉子部件3、滾動軸承部件4、吸入段5、導葉6、中段7、吐出段8、平衡盤9、螺母10、拉緊螺栓11、填料12、滑動軸承體13、軸承支架14、無孔蓋
以上是離心泵的主要零部件，轉子是多級離心泵的重要組成部分，在水泵處于懸浮狀態，在軸向力和平衡裝置的作用下，處于動態平衡的狀態。其二維結構如圖2所示。
無負壓供水設備轉子在泵中是處于懸浮的狀態，當受到軸向力的作用力時，會在軸向力的作用下會發生移動，該類型多級離心泵的軸向力的平衡裝置是平衡盤，通過平衡盤來平衡掉作用在轉子上的軸向力，使轉子處于動態平衡的狀態。為減少氣蝕余量，首級葉輪單獨設計，其余三個葉輪的幾何參數相同，由于首級葉輪的外徑和出口寬度與其余葉輪的尺寸相同，可以判斷各個葉輪的楊程和效率是相同。
根據多級離心泵的結構特點，MD450-60型多級離心泵，這一系列的離心泵共有九種型號，從二級到十級。不同型號的離心泵對應的葉輪、導葉和中段數目不同，而這幾種零部件的結構尺寸是不變的，由結構圖可以看出離心泵的級數不同，對應的拉緊螺栓的長度、主軸長度、進出口法蘭這三個零部件的尺寸會發生變化，但是三個零件的形狀是不變的。同時，多級離心泵結構組件包括很多標準件具體有螺栓、螺母、軸承?；谝陨咸攸c對拉緊螺栓，主軸，法蘭三個零件進行參數化設計。多級離心泵零部件中的螺栓、螺母、軸承都是標準件，據統計，標準件的選用以及繪制約占全部設計時間的70%，并且標準件繪制非常繁瑣，需要查閱機械設計手冊。標準件特征尺寸參數一般都是固定不變的，對標準件進行參數化設計會大大提高設計效率，方便以后讀取調用，最后完成整機裝配無負壓供水設備。
綜上所述，無負壓供水設備該管道泵的參數化菜單系統大致由零部件設計、標準件調用、整體裝配三大部分組成，其中零部件設計包括主軸、拉緊螺栓、法蘭的參數化設計，標準件包括軸承、螺栓、螺母標準間的參數化設計，整體裝配包括MD450-60x2-MD450-60x10九種多級離心泵的裝配。
無負壓供水設備多級離心泵的菜單有零部件設計、標準件調用、MD450-60型多級離心泵設計三部分，其中零部件設計又包括軸、拉緊螺栓、法蘭如圖3所示，標準件調用包括軸承螺栓螺母示。
零件設計菜單
在窗口環境下，應用程序使用菜單界面進行各種操作，菜單提供了人機對話的界面，方便使用者選擇應用系統的各種功能，另外通過菜單可以管理應用系統控制應用程序各種功能模塊的進行。
